Grille de ventilation pare-pluie PL-5700

  • PL-5700
  • VUE 3D

PL-5700

VUE 3D

Dissimulées derrière un habillage perforé et esthétique, Perform PL-5700 offre d'excellentes performance climatiques, associées à un bon débit d'air et à une bonne protection visuelle.

null
null

PERTE D'ENTRÉE

null

DÉCHARGE

null
  • null
    Conception complexe de lames profilées en disposition verticale pour des performances maximales de protection contre la pluie
  • null
    Plusieurs thermoformages type U « 2 plis » dans les lames pour recueillir et évacuer l'eau de la surface de grille de ventilation
  • null
    La face en aluminium perforé dissimule la grille tout en offrant une apparence moderne

    L'écran peut être anodisé ou thermolaqué. Les modules de grilles de ventilation sont thermolaqués en noir en standard pour une dissimulation maximale.

  • null
    Conception anti-regards
Voir le modèle 3D
Fiche technique
Voir les résultats des tests

CARACTÉRISTIQUES PRINCIPALES

  • Orientation de la lame : Verticale
  • Type de meneau: Dissimulé derrière une grille perforée
  • Profondeur : 191 mm.
  • Pas de lame : 51 mm
  • Poids : 32kg/m2 Basé sur une taille de module de 2 m x 2 m

Télécharger la fiche technique pour plus de détails

Fiche technique

PERFORMANCES

RÉSUMÉ
  • Classe de pénétration de pluie : A Jusqu'à 3,0 m/s
  • Classe de débit d'air : 3 (perte d'entrée et décharge)
  • Coefficient de perte d'entrée Ce : 0,252
  • Coefficient de décharge Cd (discharge) : 0,222
  • Facteur K (perte d’entrée / décharge) : 15,747 / 20,291
null
null

PERTE D'ENTRÉE

null

DÉCHARGE

PERFORMANCE EN CAS DE PLUIE ENTRAINÉE PAR LE VENT (EN 13030:2001)
Core Ventilation Rate (m/s)0,00,51,01,52,02,53,03,5
Classe de pénétration (13m/s & 75mm/hr)AAAAAAAA
Rendement (%)10010010010010010099,897,1
VentilationCoefficient d'entrée Ce0,252Classe 3Coefficient de décharge Cd0,222Classe 3
RÉSISTANCE AU DÉBIT D'AIR

RESISTANCE AU DÉBIT D'AIR – (Ce)2

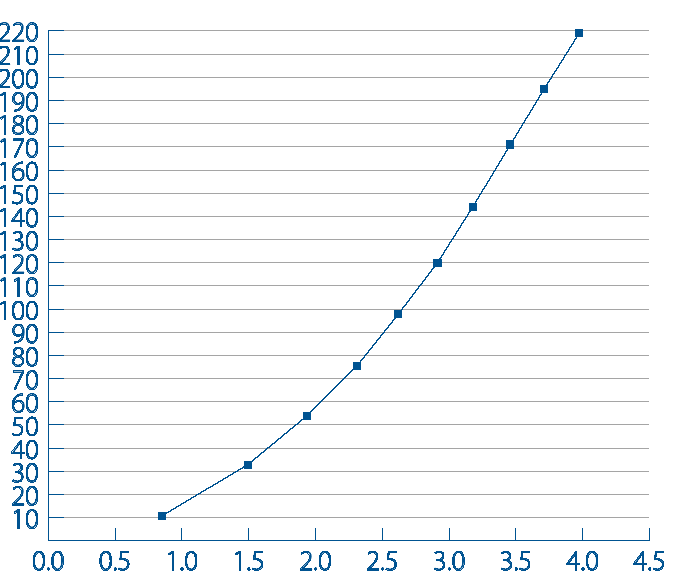

RESISTANCE AU DÉBIT D'AIR – (Cd)2

Considérations météorologiques :
Les grilles de ventilation Perform ne conviennent pas aux zones géographiques où les perforations peuvent être obstruées par de la neige, de la glace, des débris ou autres. Pour optimiser leurs performances, prévenir les dommages matériels et offrir un environnement sûr, elles doivent être régulièrement inspectées et entretenues.

Remarque : Basé sur une taille de 1 m x 1 m. Les grilles plus petites peuvent avoir une perte de charge plus élevée.

MATÉRIAUX & FINITIONS

MATÉRIAUX
  • Plaque perforée : alliage d'aluminium 1050 de 3 mm d'épaisseur H14/H24 en standard.
  • Motif de perforation :trous de 9,5 mm de diamètre, avec centres et pas décalés de 12,7 mm.
  • Grilles de ventilation : alliage d’aluminium 6063-T6.
OPTIONS DE FINITION
  • Grilles de ventilation : thermolaquées noir mat en standard
  • Plaque perforée :
    • Aluminium brut
    • Anodisé incolore ou coloré
    • Thermolaquage avec poudre polyester mat (standard) ou brillant

OPTIONS

  • Traverse / seuil / montant des plaques de recouvrement
  • Panneaux obturateurs (simple revêtement ou isolés)
  • Protections contre les oiseaux / nuisibles, moustiquaire
  • Portes intégrables
  • Clapets
Voir tous les accessoires
