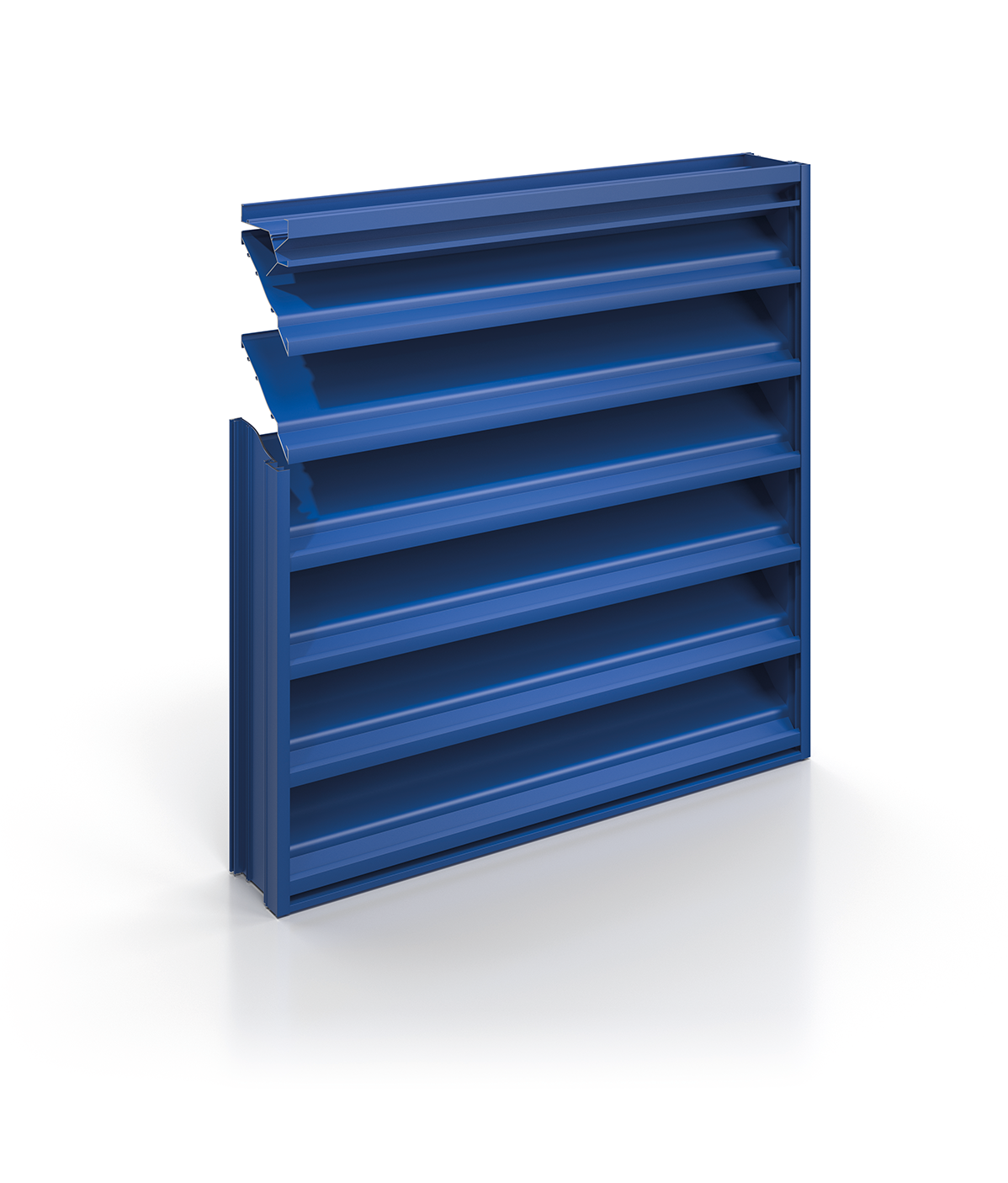

Modular ventilation louvres with excellent airflow performance, ideal for applications with permanent mechanical extract ventilation such as data centres.
PERTE D'ENTRÉE
DÉCHARGE
Caractéristiques et avantages
- Espacement des lames étudié pour maximiser la circulation del'air
- Les canaux situés aux extrémités des lames et des sectionsverticales permettent de collecter et drainer l’eau de pluie.
- Meneaux visibles permettant de s'aligner avec d'autres élémentsde la façade ; sur demande des joints verticaux dissimulésassurent une continuité de la ligne architecturale.
- Livrées sur site en modules préfabriqués pour une installation simplifiée
Applications
- Lorsque la solution recherchée doit allier une surface libre élevéeet un flux d’air optimal
- Lorsque l’enveloppe budgétaire est restreinte
- Dans les locaux techniques nécessitant une faible perte decharge, tels que les centres de données.
CARACTÉRISTIQUES PRINCIPALES
- Orientation de la lame : Horizontale
- Type de meneau : horizontal (visible), vertical (meneau à emboîtement) ou invisible (meneau dissimulé)
- Profondeur des grilles de ventilation : meneaux visibles 154 mm, meneaux dissimulés 231 mm
- Pas de lame : 146 mm
- Poids : 14kg/m2 Basé sur une taille de module de 2 m x 2 m
Téléchargez la fiche technique pour obtenir des schémas détaillés
PERFORMANCES
RÉSUMÉ
- Classe de pénétration de la pluie : C à 0,0 m/s
- Classe de débit d'air 2 (perte d'entrée), 1 (décharge)
- Coefficient de perte d'entrée Ce : 0,380
- Coefficient de décharge Cd (discharge) : 0,411
PERTE D'ENTRÉE
DÉCHARGE
PERFORMANCE EN CAS DE PLUIE ENTRAINÉE PAR LE VENT (EN 13030:2001)
Taux de ventilation réel net (m/s) | 0,0 | 0,5 | 1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 |
---|---|---|---|---|---|---|---|---|
Classe de pénétration (13m/s & 75mm/hr) | C | D | D | D | D | D | D | D |
Rendement (%) | 81,6 | 72,8 | 66,0 | 61,5 | 55,3 | 48,6 | 44,1 | 39,4 |
Ventilation | Coefficient d'entrée Ce | 0,380 | Classe 2 | Coefficient de décharge Cd | 0,411 | Classe 1 |
RÉSISTANCE AU DÉBIT D'AIR
RESISTANCE AU DÉBIT D'AIR – (Ce)2
RESISTANCE AU DÉBIT D'AIR – (Cd)2
Remarque : Basé sur une taille de 1 m x 1 m. Les grilles plus petites peuvent avoir une perte de charge plus élevée.
MATÉRIAUX & FINITIONS
MATÉRIAUX
- Alliage aluminium 6063-T6
- Épaisseur minimale nominale : 2,06 mm pour les lames ; 1,52 mmpour les traverses supérieures ; 2,03 mm pour les traversesinférieures ; 3,18 mm pour les montants et les meneaux
- Les composants en aluminium sont fabriqués avec un minimum de 55 % de matériaux recyclés (mélange de déchets pré- et post-consommation)
- Louvre weight 16 kg/m2, based on a 2 m x 2 m module size
OPTIONS DE FINITION
- Finition laquée
- Anodisé incolore ou coloré
- Thermolaquage avec poudre polyester mat (standard) ou brillant
OPTIONS
- Appuis
- Systèmes éloignant les oiseaux et les animaux nuisibles : treillis métallique galvanisé (standard) ou aluminium étiré
- Moustiquaire
- Dispositif d'obturation : plaques simples à une face ou panneaux isolants
- Portes et barrières intégrables – En fonction du type de porte choisi et de l'interface avec le bâtiment, les performances des grilles peuvent différer.
- Clapets
Spécificités
La principale vocation des grilles de ventilation est de permettre la circulation de l'air. Les caractéristiques techniques des grilles de ventilation sont un équilibre entre forme et fonction, l'apparence de la façade de la grille jouant un rôle important dans le processus de sélection.
