Grilles de ventilation modulaires offrant un très bon débit d'air et une certaine protection contre la pluie.
PERTE D'ENTRÉE
DÉCHARGE
CARACTÉRISTIQUES PRINCIPALES
- Orientation de la lame : Horizontale
- Type de meneau : Dissimulé
- Profondeur : 151 mm.
- Pas de lame : 100 mm
- Poids : 13kg/m2 Basé sur une taille de module de 2 m x 2 m
Télécharger la fiche technique pour plus de détails
PERFORMANCES
RÉSUMÉ
- Classe de pénétration de la pluie: C jusqu’à 1.0m/s
- Classe de débit d'air : 2 (perte d'entrée et décharge)
- Coefficient de perte d'entrée Ce : 0,338
- Coefficient de décharge Cd (discharge) : 0,345
- Facteur K (perte d’entrée / décharge) : 8,753 / 8,402
PERTE D'ENTRÉE
DÉCHARGE
PERFORMANCE EN CAS DE PLUIE ENTRAINÉE PAR LE VENT (EN 13030:2001)
Taux de ventilation réel net (m/s) | 0,0 | 0,5 | 1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 |
---|---|---|---|---|---|---|---|---|
Classe de pénétration (13m/s & 75mm/hr) | C | C | C | D | D | D | D | D |
Rendement (%) | 93,1 | 87,6 | 83,3 | 79,5 | 76,6 | 70,5 | 63,3 | 57,0 |
Ventilation | Coefficient d'entrée Ce | 0,338 | Classe 2 | Coefficient de décharge Cd | 0,345 | Classe 2 |
RÉSISTANCE AU DÉBIT D'AIR

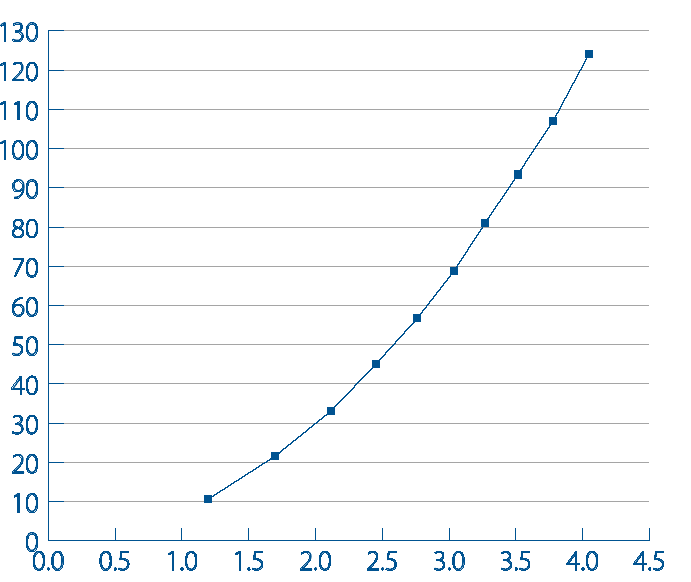

RESISTANCE AU DÉBIT D'AIR – (Ce)2
RESISTANCE AU DÉBIT D'AIR – (Cd)2
Remarque : Basé sur une taille de 1 m x 1 m. Les grilles plus petites peuvent avoir une perte de charge plus élevée.
MATÉRIAUX & FINITIONS
MATÉRIAUX
- Alliage aluminium 6063-T6
OPTIONS DE FINITION
- Finition laquée
- Anodisé incolore ou coloré
- Thermolaquage avec poudre polyester mat (standard) ou brillant
OPTIONS
- Solins de périmètre et bavette de seuil
- Panneaux obturateurs (simple revêtement ou isolés)
- Protections contre les oiseaux / nuisibles, moustiquaire
- Portes intégrables
- Clapets
RÉALISATIONS
Spécificités
La principale vocation des grilles de ventilation est de permettre la circulation de l'air. Les caractéristiques techniques des grilles de ventilation sont un équilibre entre forme et fonction, l'apparence de la façade de la grille jouant un rôle important dans le processus de sélection.
