Grilles de ventilation haute performance avec lames verticales et meneaux visibles, offrant une excellente protection contre la pénétration de la pluie entraînée par le vent et un bon débit d'air.
PERTE D'ENTRÉE
DÉCHARGE
- Conception complexe de lames profilées en disposition verticale pour des performances maximales de protection contre la pluie
- Plusieurs thermoformages type U « 2 plis » dans les lames des grilles recueillir et drainer l'eau de la surface de grille de ventilation
- Des meneaux visibles pour s'aligner avec d'autres éléments de façade . Une mise en œuvre avec des joints invisibles peut être réalisée
- Livrées sur site en modules préfabriqués pour une installation simplifiée
- Conception anti-regards
CARACTÉRISTIQUES PRINCIPALES
- Orientation de la lame : Verticale
- Meneau : visible
- Profondeur : 130 mm.
- Pas de lame : 38 mm
- Poids : 26kg/m2 Basé sur une taille de module de 2 m x 2 m
Télécharger la fiche technique pour plus de détails
PERFORMANCES
RÉSUMÉ
- Classe de pénétration de pluie : A Jusqu'à 3,5 m/s
- Classe de débit d'air : 2 (perte d'entrée et décharge)
- Coefficient de perte d'entrée Ce : 0,342
- Coefficient de décharge Cd (discharge) : 0,352
- Facteur K (perte d’entrée / décharge) : 8,550 / 8,071
PERTE D'ENTRÉE
DÉCHARGE
PERFORMANCE EN CAS DE PLUIE ENTRAINÉE PAR LE VENT (EN 13030:2001)
| Core Ventilation Rate (m/s) | 0,0 | 0,5 | 1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 |
|---|---|---|---|---|---|---|---|---|
| Classe de pénétration (13m/s & 75mm/hr) | A | A | A | A | A | A | A | A |
| Rendement (%) | 100 | 99,91 | 99,92 | 99,94 | 99,96 | 100 | 99,99 | 100 |
| Ventilation | Coefficient d'entrée Ce | 0,342 | Classe 2 | Coefficient de décharge Cd | 0,352 | Classe 2 | ||
RÉSISTANCE AU DÉBIT D'AIR

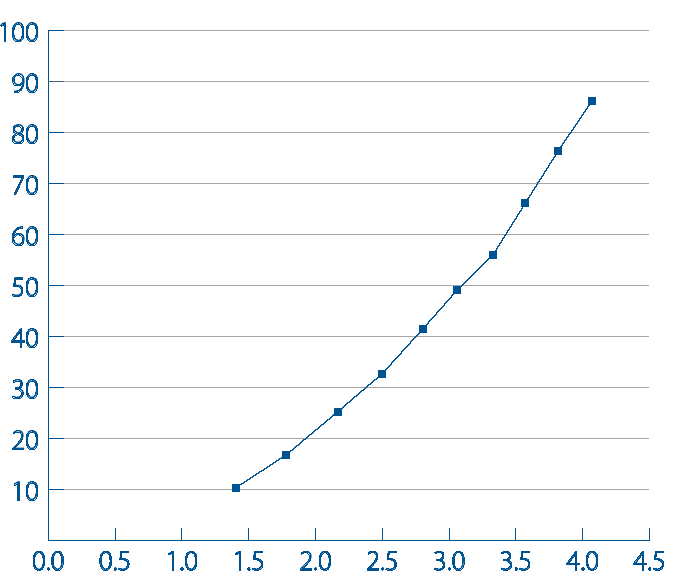

RESISTANCE AU DÉBIT D'AIR – (Ce)2

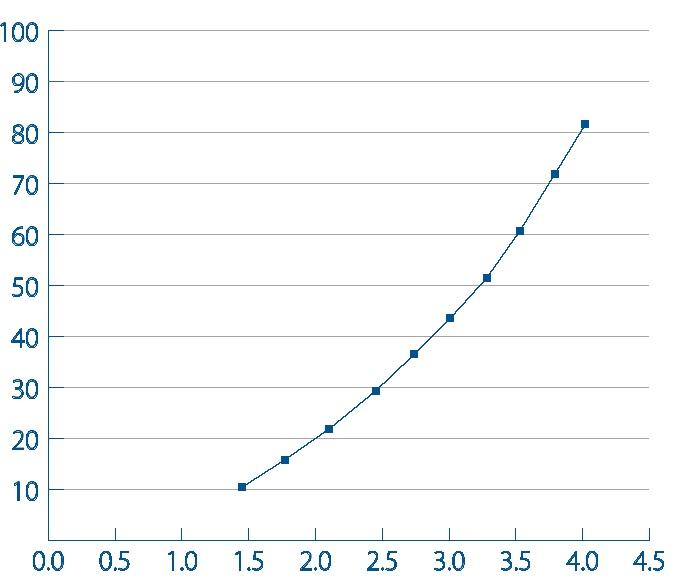

RESISTANCE AU DÉBIT D'AIR – (Cd)2
Remarque : Basé sur une taille de 1 m x 1 m. Les grilles plus petites peuvent avoir une perte de charge plus élevée.
MATÉRIAUX & FINITIONS
MATÉRIAUX
- Alliage aluminium 6063-T6
OPTIONS DE FINITION
- Finition laquée
- Anodisé incolore ou coloré
- Thermolaquage avec poudre polyester mat (standard) ou brillant
OPTIONS
- Glazing frame
- Traverse / seuil / montant des plaques de recouvrement
- Panneaux obturateurs (simple revêtement ou isolés)
- Protections contre les oiseaux / nuisibles, moustiquaire
- Portes intégrables
- Clapets
OPTIONS DE SÉCURITÉ SUPPLÉMENTAIRES
- Option de résistance aux explosions : Peut supporter une surpression allant jusqu'à 86,87 kPa à une impulsion de 536,41 kPa-msec
RÉALISATIONS
Spécificités
La principale vocation des grilles de ventilation est de permettre la circulation de l'air. Les caractéristiques techniques des grilles de ventilation sont un équilibre entre forme et fonction, l'apparence de la façade de la grille jouant un rôle important dans le processus de sélection.
