Dissimulées derrière un habillage perforé et esthétique, les grilles de ventilation Perform PL-4080 offrent de bonnes performances climatiques, associées à un bon débit d'air.
PERTE D'ENTRÉE
DÉCHARGE
- Lames profilées largement espacées pour une performance aéraulique maximale
La face en aluminium perforé dissimule la grille tout en offrant une apparence moderne
L'écran peut être anodisé ou thermolaqué. Les modules de grilles de ventilation sont thermolaqués en noir en standard pour une dissimulation maximale.
- Conception anti-regards
- Livrées sur site en modules préfabriqués pour une installation simplifiée
CARACTÉRISTIQUES PRINCIPALES
- Orientation de la lame : Horizontale
- Type de meneau : Dissimulé
- Profondeur : 191 mm.
- Pas de lame : 100 mm
- Poids : 21kg/m2 Basé sur une taille de module de 2 m x 2 m
Télécharger la fiche technique pour plus de détails
PERFORMANCES
RÉSUMÉ
- Classe de pénétration de la pluie: C jusqu’à 3.0m/s
- Classe de débit d'air : 3 (perte d'entrée et décharge)
- Coefficient de perte d'entrée Ce : 0,260
- Coefficient de décharge Cd (discharge) : 0,253
- Facteur K (perte d’entrée / décharge) : 14,793 / 15,623
PERTE D'ENTRÉE
DÉCHARGE
PERFORMANCE EN CAS DE PLUIE ENTRAINÉE PAR LE VENT (EN 13030:2001)
| Taux de ventilation réel net (m/s) | 0,0 | 0,5 | 1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 |
|---|---|---|---|---|---|---|---|---|
| Classe de pénétration (13m/s & 75mm/hr) | B | C | C | C | C | C | C | D |
| Rendement (%) | 96,5 | 93,8 | 92,6 | 91,6 | 91,0 | 91,0 | 86,2 | 73,2 |
| Ventilation | Coefficient d'entrée Ce | 0,260 | Classe 3 | Coefficient de décharge Cd | 0,253 | Classe 3 | ||
RÉSISTANCE AU DÉBIT D'AIR

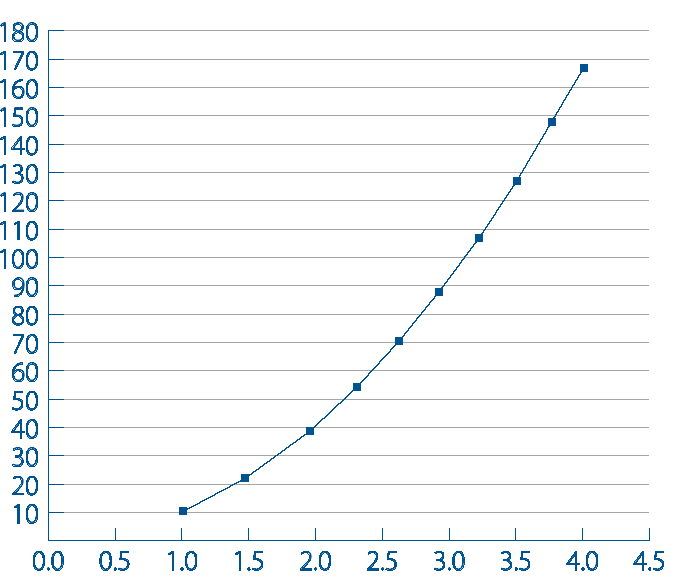

RESISTANCE AU DÉBIT D'AIR – (Ce)2

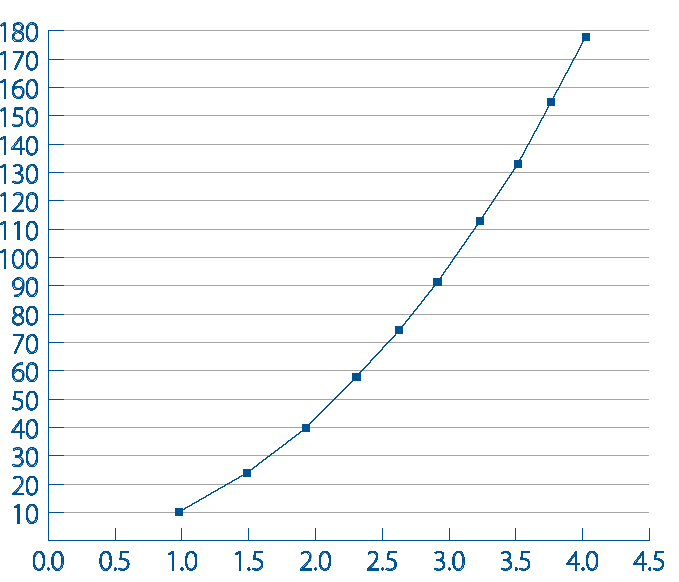

RESISTANCE AU DÉBIT D'AIR – (Cd)2
Remarque : Basé sur une taille de 1 m x 1 m. Les grilles plus petites peuvent avoir une perte de charge plus élevée.
Considérations météorologiques :
Les grilles de ventilation Perform ne conviennent pas aux zones géographiques où les perforations peuvent être obstruées par de la neige, de la glace, des débris ou autres. Pour optimiser leurs performances, prévenir les dommages matériels et offrir un environnement sûr, elles doivent être régulièrement inspectées et entretenues.
MATÉRIAUX & FINITIONS
MATÉRIAUX
Plaque perforée : alliage d'aluminium 1050 de 3 mm d'épaisseur H14/H24 en standard.- Motif de perforation :trous de 9,5 mm de diamètre, avec centres et pas décalés de 12,7 mm.
- Grilles de ventilation : alliage d’aluminium 6063-T6.
OPTIONS DE FINITION
- Grilles de ventilation : thermolaquées noir mat en standard
- Plaque perforée :
- Aluminium brut
- Anodisé incolore ou coloré
- Thermolaquage avec poudre polyester mat (standard) ou brillant
OPTIONS
- Glazing frame
- Traverse / seuil / montant des plaques de recouvrement
- Panneaux obturateurs (simple revêtement ou isolés)
- Protections contre les oiseaux / nuisibles, moustiquaire
- Portes intégrables
- Clapets
RÉALISATIONS
Spécificités
La principale vocation des grilles de ventilation est de permettre la circulation de l'air. Les caractéristiques techniques des grilles de ventilation sont un équilibre entre forme et fonction, l'apparence de la façade de la grille jouant un rôle important dans le processus de sélection.
